Descripción
Placa Driver / Inverter Universal de corriente constante para backlight LED ~
- Compatibilidad: 10-65 pulgadas (Dependiendo de la tensión requerida por el panel)
- Rango de tensión de entrada: 10-28v
- Rango de tensión de salida: 8-165v
- Relación de BOOST (multiplicación de tensión): 1:7
- Con VCC = 12v llega a 80/84v de salida
- Con VCC = 24v llega a 160/168v de salida
(Si se requiere de mas de 165v el brillo puede ser insuficiente o presentar parpadeo)
- Corriente de salida a LEDs por defecto: 250mA
- Rango de corriente de salida: 50 a 600mA.

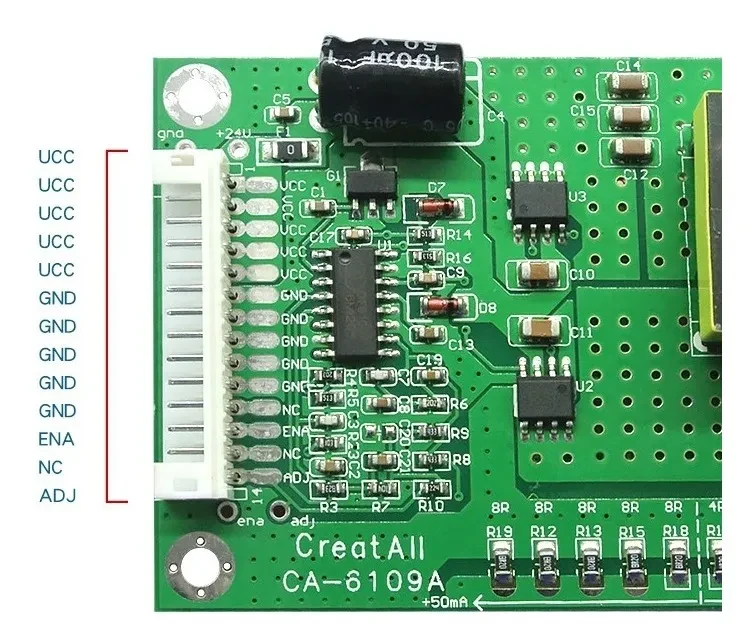

Puede ajustarse mediante puentes en las resistencias
R12, R13, R15 y R19 Incrementan 50mA de salida cada puente
R21 y R22 incrementan en 100mA cada puente
Para bajar la corriente de 250mA a 150mA debe retirarse R17
Para bajar la corriente de 250mA a 100mA debe retirarse R17 y R18
Con diferentes combinaciones se logran valores intermedios
- Potencia de salida máxima: 40W
- Control de brillo analógico o digital por pin ADJ
- Ajuste de brillo (ADJ): Conectado a GND brillo máximo, conectado a 3v brillo mínimo
- Medidads aproximadas: 110mm x 50mm x 16mm (alto)
IMPORTANTE:
NO DEJAR NUNCA LA CONEXIÓN DE ADJ LIBRE: CONECTAR A UN NIVEL ENTRE 0 Y 3V o a la señal de control de brillo de la placa main
CABLES DE CONEXIÓN NO PROVISTOS
- Previo a la conexión de la alimentación deben conectarse los LEDs de backlight.
La placa cuenta con salidas múltiples que pueden o no adaptarse a los conectores originales del equipo por lo que muchas veces es necesario su adecuación.
Todas las conexiones están serigrafiadas en el impreso de ambos lados.
Antes de efectuar la compra verificar que la placa universal se adapte a los requerimientos del Tv a reparar.
ESTE MÓDULO ESTÁ ORIENTADO A TÉCNICOS REPARADORES CON EXPERIENCIA
PARA SU INSTALACIÓN Y CONEXIÓN SE REQUIEREN CONOCIMIENTOS MEDIOS / AVANZADOS DE ELECTRÓNICA YA QUE LA PLACA NO INCLUYE UN MANUAL DE INSTALACIÓN
