Descripción

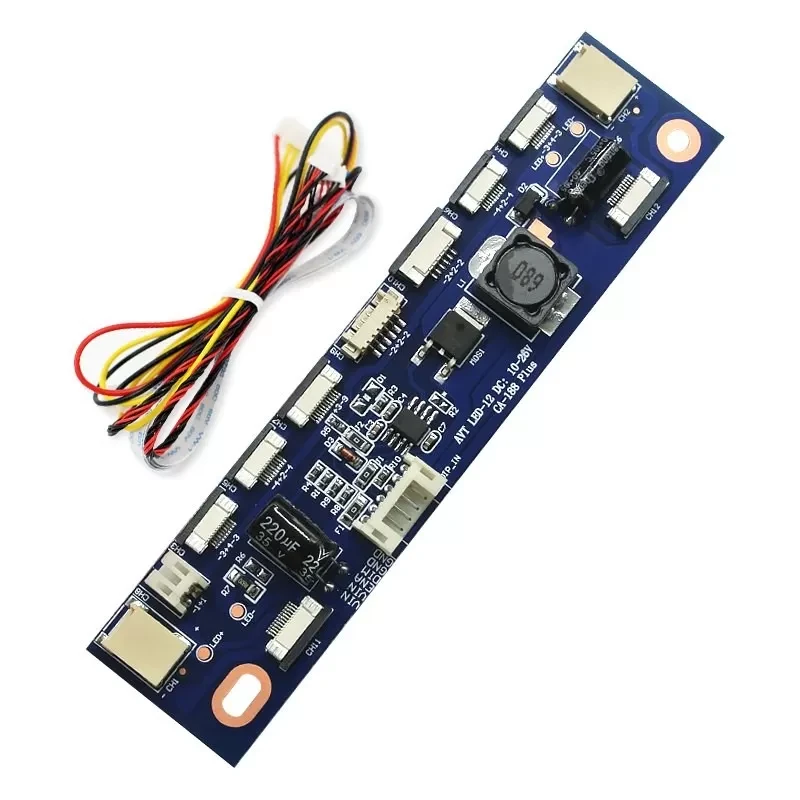

Modelo del producto: Ca-188 Voltaje de entrada: 10-26 V
Voltaje de salida: 18-60 V Compatible: Pantalla LCD universal de 15 a 27 pulgadas

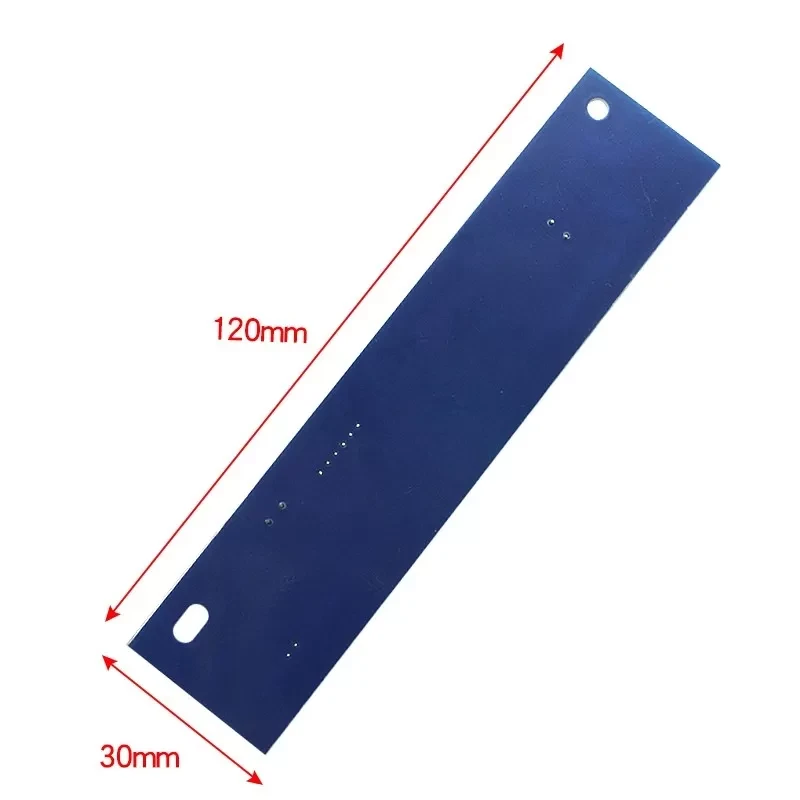

Tamaño del producto: 120*30 mm Puerto:
Descripción del Producto:
Instrucciones de modificación y reemplazo de la placa de alta presión LED

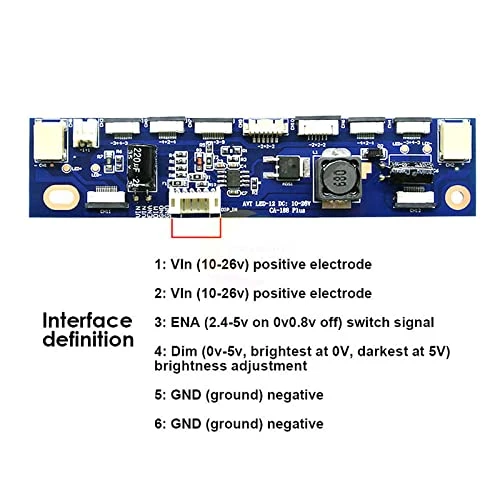

1: Conecte la fuente de alimentación, el cable de tierra y la señal de conmutación requerida por la placa amplificadora a la placa amplificadora LED universal VCC fuente de alimentación ON señal de conmutación ADJ Control de brillo GND cable de tierra (mismo método de conexión que la placa de alta presión LCD)
El LED tiene muchas ventajas, como buen brillo, larga vida útil, bajo voltaje, seguridad, bajo consumo de energía, etc.
Interfaz de barra de software de 12 pines simple y doble: -5+2-5; 【Se pueden conectar luces simples y dobles】
Interfaz de barra suave de 10 pines simple y doble: -3+4-3; 【Se pueden conectar luces simples y dobles】
Interfaz de barra de software de 10 pines simple y doble: -4+2-4; 【Se pueden conectar luces simples y dobles】
Interfaz de barra suave única de 12 pines: +3-9;
Interfaz de 6 cables de uso común: -2+2-2 (Samsung de 6 cables);
Interfaz de barra de software de 6 pines de especificación 1.0 de uso común: -2+2-2;
Interfaz común de 2 pines: BH2.0
Interfaz de puerto pequeño para lámpara estándar común: puerto pequeño BH 3.5 [se puede conectar a luces simples y dobles]
Características:
Volumen de entrada: 10-26 V
Volumen de salida: 18-60 V
Compatible: panel de 15 a 27 pulgadas
Para: Panel LED
Admite 12 tipos de definición con 5 cables
Tamaño: 12 x 3 cm
