Descripción

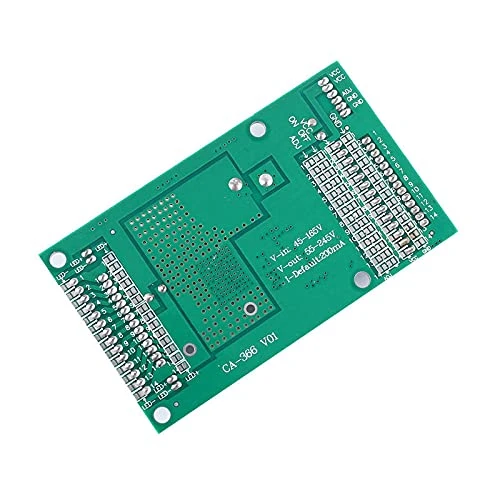

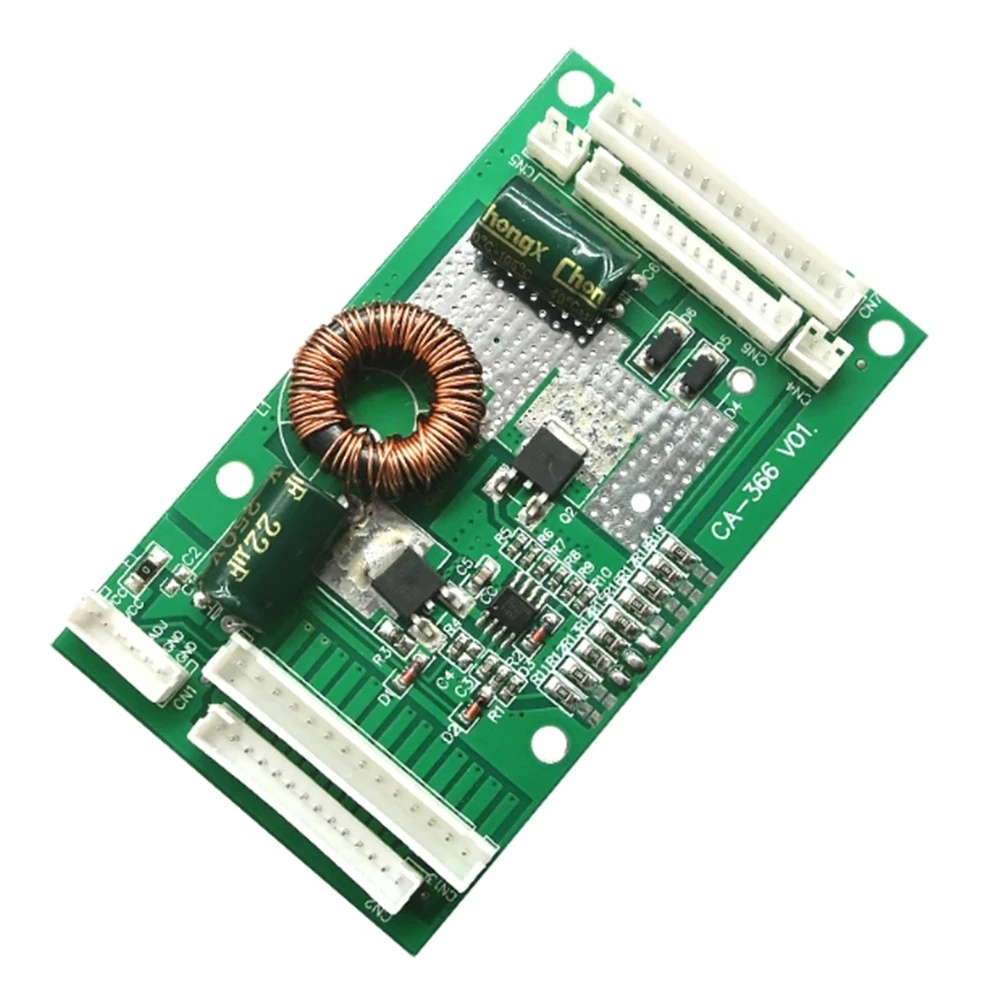

Placa Driver Inverter Universal para backlight de Tv LED de 26 a 55 pulgadas ~
- Circuito Booster de corriente constante
- Tensión de salida a LEDs: 55 a 245V Autoajustable (Se adapta automáticamente a la tensión y cantidad de LEDS de la pantalla)
- Tensión de alimentación (VIN / VCC): 45 a 165v
- Corriente de salida (ajuste de fábrica): 200mA
- Corriente de salida incrementable mediante puentes de 10mA a 1030mA
- Enable / Encendido (ON:OFF): Activación de 2,5 a 5v (recomendable 3.3 a 5v)
- Ajuste de brillo (VADJ): Brillo mínimo 3,3v - Brillo máximo: 0v

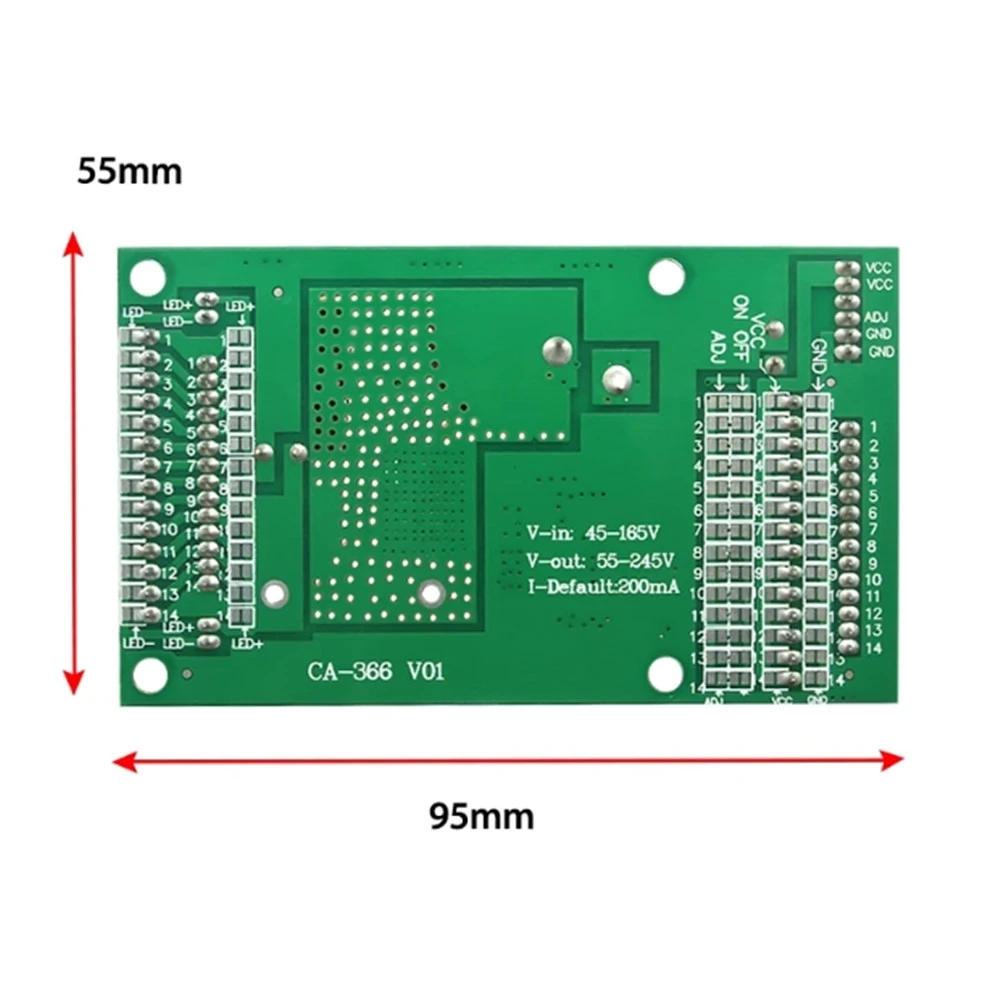

- Dimensiones: 94mm x 55mm - Altura aproximada: 13mm
- IMPORTANTE: La/s tira/s de LEDs deben ser conectadas previamente a alimentar la placa (NO PUEDE OPERAR A CIRCUITO ABIERTO)
CABLES DE CONEXIÓN NO PROVISTOS
- Previo a la conexión de la alimentación deben conectarse los LEDs de backlight.
La placa cuenta con salidas múltiples que pueden o no adaptarse a los conectores
originales del equipo por lo que muchas veces es necesario su adecuación.
Adicionalmente, posee 2 conectores de entrada y 2 de salida de 14 pines con diferente medida de paso entre pines. La función de cada uno de los pines de estos conectores pueden configurarse mediante puentes
Las conexiones están serigrafiadas en el impreso.
Antes de efectuar la compra verificar que la placa universal se adapte a los requerimientos del Tv a reparar.
• Aplicaciones:
- Reemplazo de etapas driver o placas driver LED originales en diferentes Tv
ESTE MÓDULO ESTÁ ORIENTADO A TÉCNICOS REPARADORES CON EXPERIENCIA
PARA SU INSTALACIÓN Y CONEXIÓN SE REQUIEREN CONOCIMIENTOS MEDIOS / AVANZADOS DE ELECTRÓNICA YA QUE LA PLACA NO INCLUYE UN MANUAL DE INSTALACIÓN
