Descripción

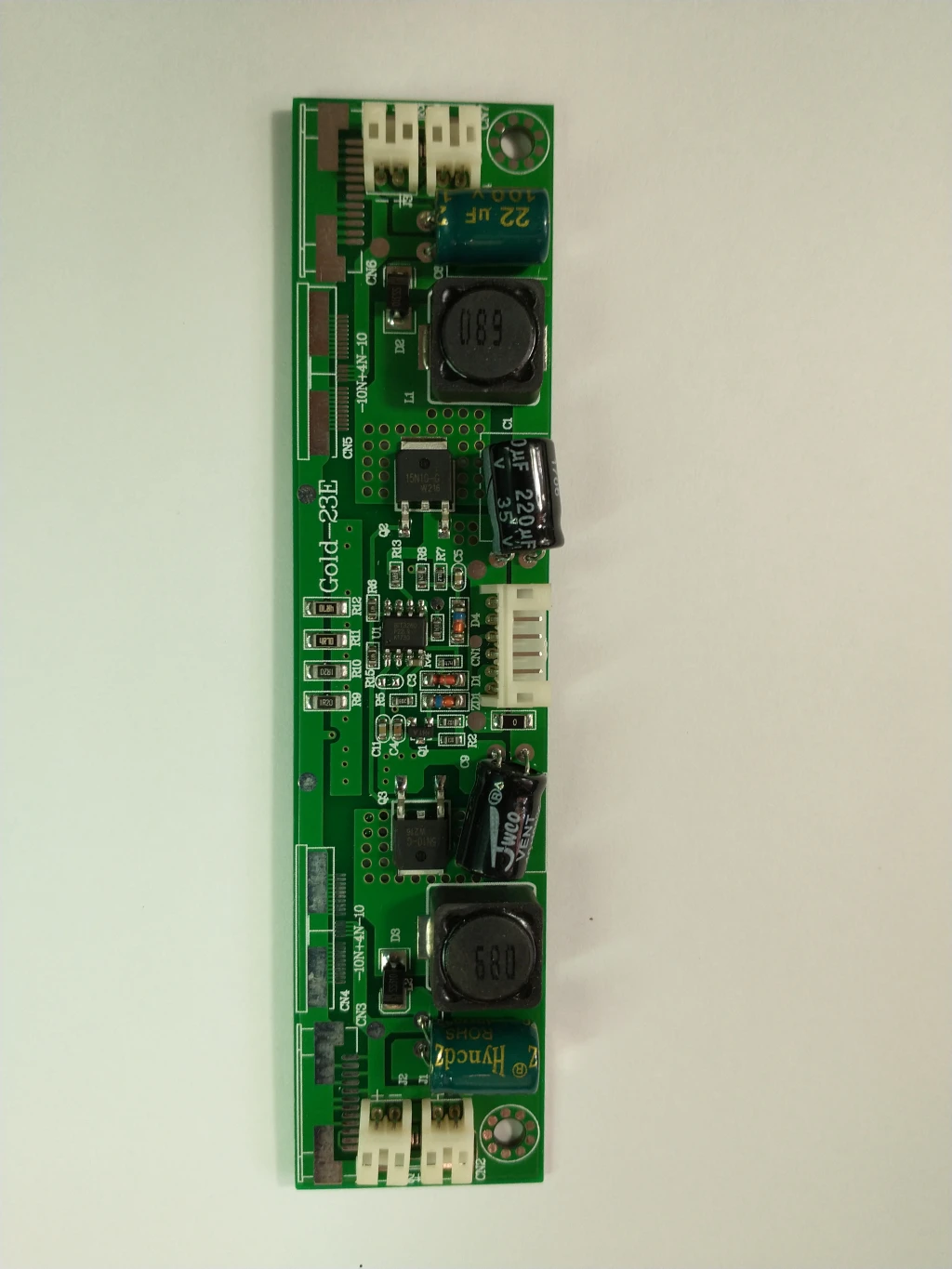

General 26-65 inch LED LCD TV backlight driver board TV constant current board LED boost board Gold-23E

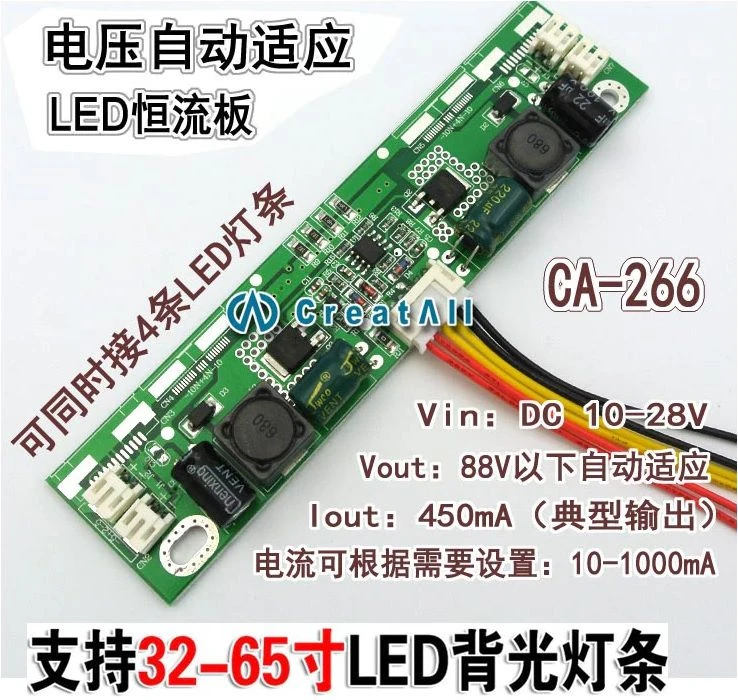

Controlador LED universal CA-266 (Gold-23E): diseñado para la reparación de monitores, televisores y otros equipos similares.
Voltaje de entrada: 10-28 V.
Tensión de salida hasta 88 voltios (determinada automáticamente por corriente de 10 a 1000 mA, a 88 voltios corriente hasta 450 mA).
Soporte de matriz: 32-65 pulgadas.
Tamaño: 12,5 cm * 3 cm

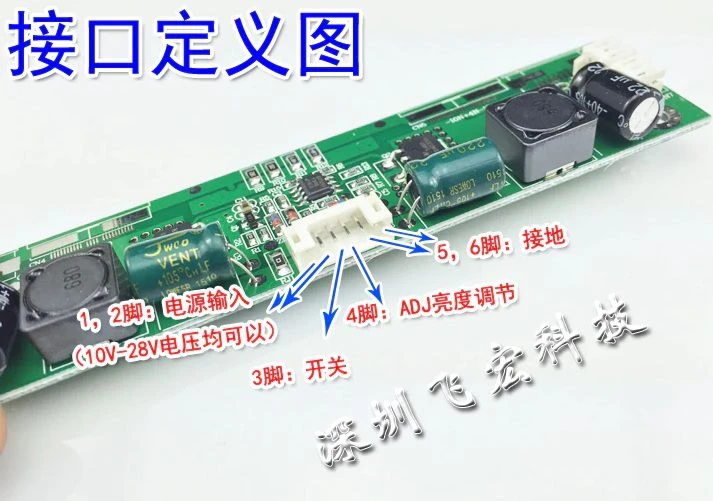

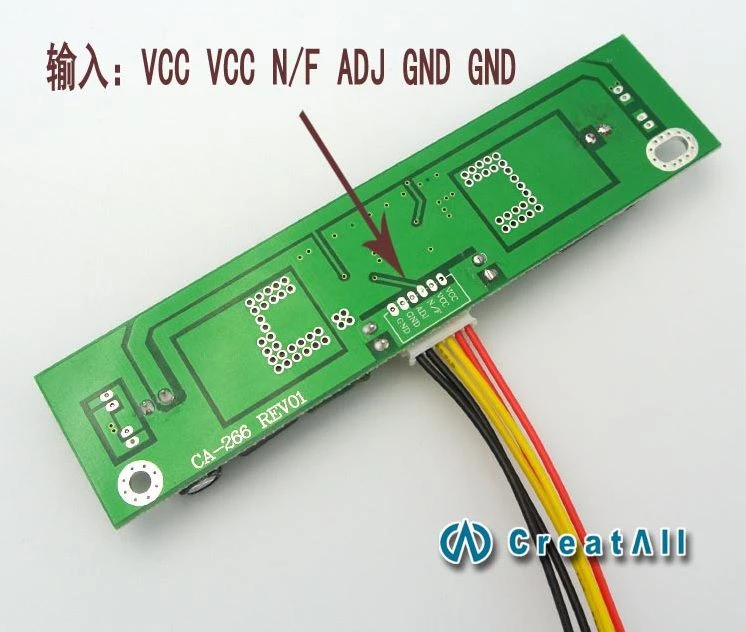

Conector de alimentación y control.
1. VIN (10 V- 28 V) más alimentación
2. VIN (10 V- 28 V) más alimentación
3. ENA (2,5 -5 V encendido, 0 V 0,8 V apagado) señal de habilitación
4, DIM (0 V- 5 V, 0 V, brillo máximo, 5 V, mínimo (apagado)) control de brillo
5, GND (tierra)
6, GND (tierra)
El pinout y la designación están en el propio inversor, se incluye un cable de conexión.
