Descripción
Medidas aproximadas: 85mm x 45mm x 12mm
Para pantallas de 10 a 48"
Alimentación: 12 a 25Vdc
Tensión de salida: 35 a 85Vdc
(La tensión se adapta a la configuracion
Serie/Paralelo de los LEDS del TV)
- Corriente de salida: Ajustable (Mediante el puenteo de 7 Jumpers)
- Rango de Corriente: 20-500mA
- Corriente por defecto: 250mA

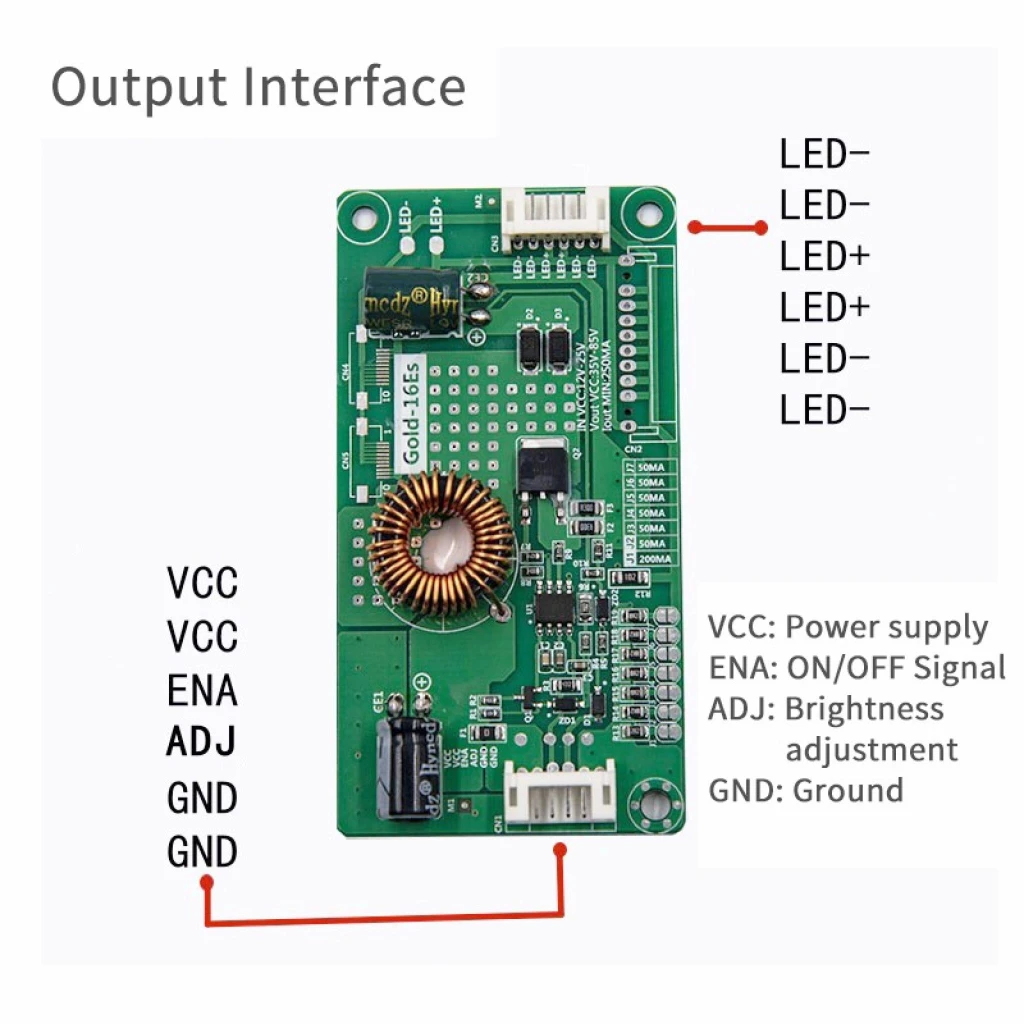

CONECTORES:
CONECTOR 1 (CN1):
PIN 1-2: ALIMENTACIÓN (12-35VCC)
PIN 3: ON/OFF (ENA, BL-ON)
Tension de Referencia: 2,5-5.0V
PIN 4: VADJ (PWM,BRI. ADJ)
Es el Control de luminosidad).
Señal PWM (3,3v 200Hz-2KHz)
Nivel de continua (0 a 5v)
0V es brillo máximo, 5V Apagado
PIN 5 Y 6: GND
CONECTOR 3 (CN3):
IMPORTANTE: Conectar las tiras de LEDs previo
a a conexión de la alimentación.
PIN 1 y 2: LED -
PIN 3 y 4: LED +
PIN 5 y 6: LED -
También se puede soldar directo sobre la placa en LED - y LED +
VER BIEN EL SETEO Y DIAGRAMA GENERAL EN LA ANTEÚLTIMA FOTO
La placa se entrega testeada y no se aceptan devoluciones por mal uso, corroborar que sea el modelo adecuado previo a la compra.
